DAC, cago o no cago?

[Del Mortes 598]

Estimados foreros, en un post anterior pedi consejos para renovar el notebook de mi esposa el cual hizo corte al no achuntarle a la primera al hoyo adecuado... del enchufe. La cosa que ayer me doy cuenta tristemente y echando chuchadas a mas no poder que el DAC no funcionaba; transpirando helado, con taquicardia, agitado, pruebo cables, enchufes, pero en mi interior ya sabia que el corto circuito del día anterior había cobrado otra victima. Lo raro era que no estaba prendido y la zapatilla donde todo se conecta estaba apagada, eso si con el cable USB conectado al compu.

Bueno, segun la foto adjunta, ¿quien me da esperanza de arreglo y si es así donde?, ¿en cualquier servicio tecnico?

Ayuda por favor.

Saludos



[Del Mortes 598]

Ahí se ve la cubierta del DAC quemada por dentro, y la placa ¿que fue lo que se quemo?

[trekky 59]

Hola, cuál es la marca del DAC? Te pregunto porque hay diseños esotéricos con desarrollo e ingeniería propios y que creo sólo podrías conseguir respuesta a través del servicio técnico de la marca. Si no, en el foro hay un hilo con recomendaciones de excelentes técnicos...

[Del Mortes 598]

Es el Schiit Modi 2 Uber

[teboeagle 644]

Me tinca que murió nomas.. se ve quemada la placa.. que es lo principal del DAC donde esta insertardo el chip. Habría que preguntar en Schiit si tienen repuestos.. pero entre comprarlo, que lo manden.. capaz te digan que es mas barato comprar otro.. una lastima.

[Del Mortes 598]

[dub 29]

siguiendo con las tincadas, yo creo que es un fusible e hizo la pega, si es no hay otra cosa quemada, probaría puentiando y esperar que prenda, total ya se ve bien cagado XD

[el_mitico 380]

hace 19 horas, htito dijo:

Electronica por tincada...debe ser nueva esa rama de la ciencia....

Y por tincada ..habria que cambiar la placa, el chip (que chip ?) o posiblemente ese inductor L3 ... En fin, un atentado a la logica tu respuesta.

x2

[MartinV56 866]

hace 21 horas, htito dijo:

Electronica por tincada...debe ser nueva esa rama de la ciencia....

Y por tincada ..habria que cambiar la placa, el chip (que chip ?) o posiblemente ese inductor L3 ... En fin, un atentado a la logica tu respuesta.

[Del Mortes 598]

Gracias por sus respuestas y tincadas, ayer saque la placa y por debajo tiene otros elementos quemados, justo donde se conecta el cable USB; asi que cagó no mas





[AudioLuthier 758]

hace 1 hora, Del Mortes dijo:

Gracias por sus respuestas y tincadas, ayer saque la placa y por debajo tiene otros elementos quemados, justo donde se conecta el cable USB; asi que cagó no mas





llevelo a un buen taller de electronica y pida que retiren todos los componentes quemados y que prueben si funciona con las entrada spdif . O si el equipo prende y tiene algun euipo con salida spdif como una tele solo necesita un cable toslink para salir de la duda.

[Del Mortes 598]

hace 1 minuto, AudioLuthier dijo:

llevelo a un buen taller de electronica y pida que retiren todos los componentes quemados y que prueben si funciona con las entrada spdif . O si el equipo prende y tiene algun euipo con salida spdif como una tele solo necesita un cable toslink para salir de la duda.

OK, gracias AudioLuthier

[Nicoghini 88]

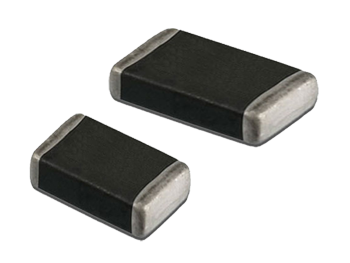

Esa es una resistencia que se hizo mierrrda por la subida de corriente. Esas resistencias se llaman SMD y son las que utilizan las nuevas placas.

[ayuda 179]

si no tienes el esquema es bastante dificile arreglar esa placa .

tienes que fijarte en la conductividad de las pistas tambien ,  cuando se queman , se evaporan las pistas .

[chazaman 255]

y si les mandas una foto,.. a ver que te dicen... igual es medio artesanal  en una de esas te dicen ..."ya le hacemos descuento".

No se si estaré bien, pero se supone que frente a sobre cargas el aparato no debiera quemarse... o no?

Editado July 11, 2016 at 17:52 por chazaman

[AudioLuthier 758]

hace 4 horas, chazaman dijo:

y si les mandas una foto,.. a ver que te dicen... igual es medio artesanal  en una de esas te dicen ..."ya le hacemos descuento".

No se si estaré bien, pero se supone que frente a sobre cargas el aparato no debiera quemarse... o no?

no porque se trata de un error del usuario.

[Del Mortes 598]

Tristes fotos de la parte inferior de la placa.

En la parte superior, donde esta escrito C12, es la conección usb

Editado July 12, 2016 at 05:08 por Del Mortes

[Nicoghini 88]

Las resistencias quedaron totalmente inservibles, reventadas de hecho. Ahora lo único malo que se ve, es que se achicharraron tanto que lo más probable que afectó, fue la PCB (Placa) ahí si que es muy difícil la reparación. Lamentablemente la electrónica de ahora no es la misma como la de antes que se podían reemplazar las piezas si la placa base no fuese la afectada.-

Muy difícil la reparación, casi imposible.

[matador 97]

toma fotos donde se vea todo el circuito -la foto de un componente no ayuda mucho.....



SMD es el typo de componentes que se montan SUPERFICIALMENTE (surface mont device) -sea cualquier typo de semiconductores o componentes pasivos, estos esta simplemente montados en la superficie y logicamente que al quemarse tambien se quema parte del circuito impreso, y no es que sea "peor" que tecnicas antiguas -sino que electronica moderna funciona con frecuencias mas altas y mas complejas y por eso requiere de menores distancias y mas alta cantidad de componentes..... :)

En todo caso, ya lo mencionaron -pero como muy pocos registraron por falta de conocimientos: la mayor parte de componentes quemados estan ennumnerados con la letra "L" que es la que se usa para bobinas (R=resistencia, Q=transistor, C=condensador, D=diodo,  "generalmente" este es el standard ) y personalmente dedusco que estas bobinas estan como filtros, y filtros de este typo estan en serie con el abastecimiento de corriente. Osea prueba como ya lo dijeron tambien: bypass/puente a todos los componentes marcados con L pero limita la corriente a 500mA, luego aumenta a 1A :) si la falla de voltjae no ha quemado ningun ic o transistor deberia de no echar humo :) y a lo mejor funcione.

lo mas complejo de todo es que muchos de estos circuitos son de 3 "layers" y si hay ruptura en el layer del medio olvidate de reparalo sin el diagrama -pon el circuito contra una luz fuerte y fijate si solo ves 2 layers o 3 -donde en 2 es logicamente el circuito de adebajo y el segundo el del lado superior :)



la otra pregunta: que significa que no le chuntaste al conector correctamente? generalmente el conector de corriente de la pc le hace en una solo mera posicion.....

[ayuda 179]

en ese tipo de elctrónica . lamentablemente se necesita un pestañeo de mayor corriente y se queman los ics . parece de una capa la pcb . pero es bastante probable que todos los ics se fueron también . al valor del dac nuevo vs hora técnico . imho dalo por muerto .
